ON0VHF
Diksmuide
De repeaterlocatie op de IJzertoren combineert D-STAR op UHF met de KSD-clubfrequentie op VHF als simplex SVX Gateway. Een aanvullende UHF DMR-repeater is voorzien en bevindt zich momenteel nog in ontwikkeling. De antennes bevinden zich op ongeveer 80 meter ASL. QRA Locator @ JO11KA

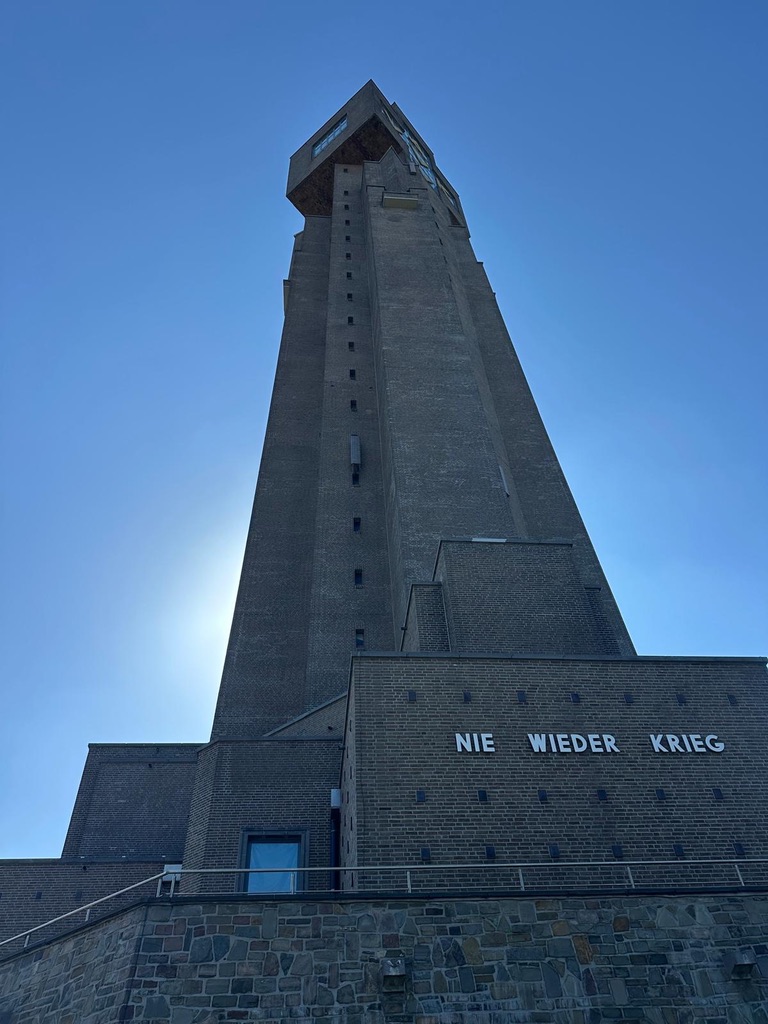

ON0VHF op de IJzertoren
D-STAR Repeater
- Callsign
- ON0VHF
- Frequentie
- 439.450 MHz
- Ingang
- 431.850 MHz
- Offset
- -7,6 MHz
- Vermogen
- 15 Watt
- Reflector
- DCS-011B
- Bereikbaarheid
- Wereldwijd via D-STAR
KSD Clubfrequentie - SVX Gateway
- Frequentie
- 145.425 MHz FM
- Type
- Simplex
- CTCSS
- Geen
- Vermogen
- 15 Watt
- SVX
- Trunk Groep 8670
- Gebruik
- KSD Clubfrequentie ON4KSD
- Bereikbaarheid
- SVXLink https://portal.be.svx.link
DMR Repeater
- Callsign
- ON0VHF
- Frequentie
- 439.1875 MHz
- Ingang
- 431.5875 MHz
- Offset
- -7,6 MHz
- Vermogen
- 15 Watt
- Modus
- DMR
- Netwerk
- BrandMeister
- TS1
- TG 206 - België
- TS2
- TG 2067 + overige QSY TalkGroups
- Antenne
- 1/2 golf - 0 dBd
- Coax
- 27 m Cellflex
- Sector
- 25° tot 270° - zuidoostzijde IJzertoren
Standaard gekoppeld aan DCS-011B
ON0VHF staat standaard op de Belgische D-STAR reflector DCS-011B. Via de repeater kan tijdelijk naar een andere reflector worden gelinkt. Na het QSO wordt opnieuw unlinken aanbevolen, zodat de repeater terugkeert naar de standaardconfiguratie.
145.425 MHz via SVX Trunk Groep 8670
De VHF-installatie werkt simplex op één frequentie. Lokale gebruikers kunnen rechtstreeks via 145.425 MHz FM werken. Via SVXLink wordt de clubfrequentie gekoppeld aan Trunk Groep 8670 voor de Westhoek en voor verbindingen van buiten de regio.
Hoog boven de Westhoek
De onderstaande fotoreeks documenteert de werkelijke antennes, bekabeling en repeaterapparatuur van ON0VHF op de IJzertoren. Klik op een beeld om het groot en zonder vervorming te bekijken.

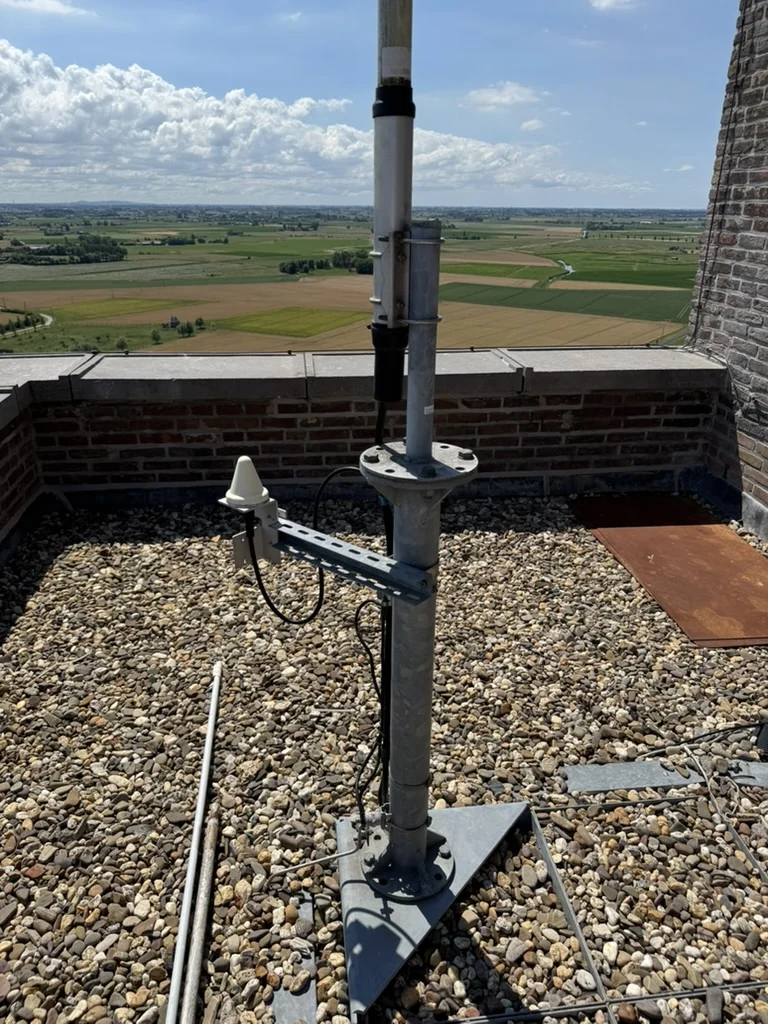

De verticale omni-antenne van ON0VHF met de afzonderlijke GPS-antenne op het dak van de IJzertoren.

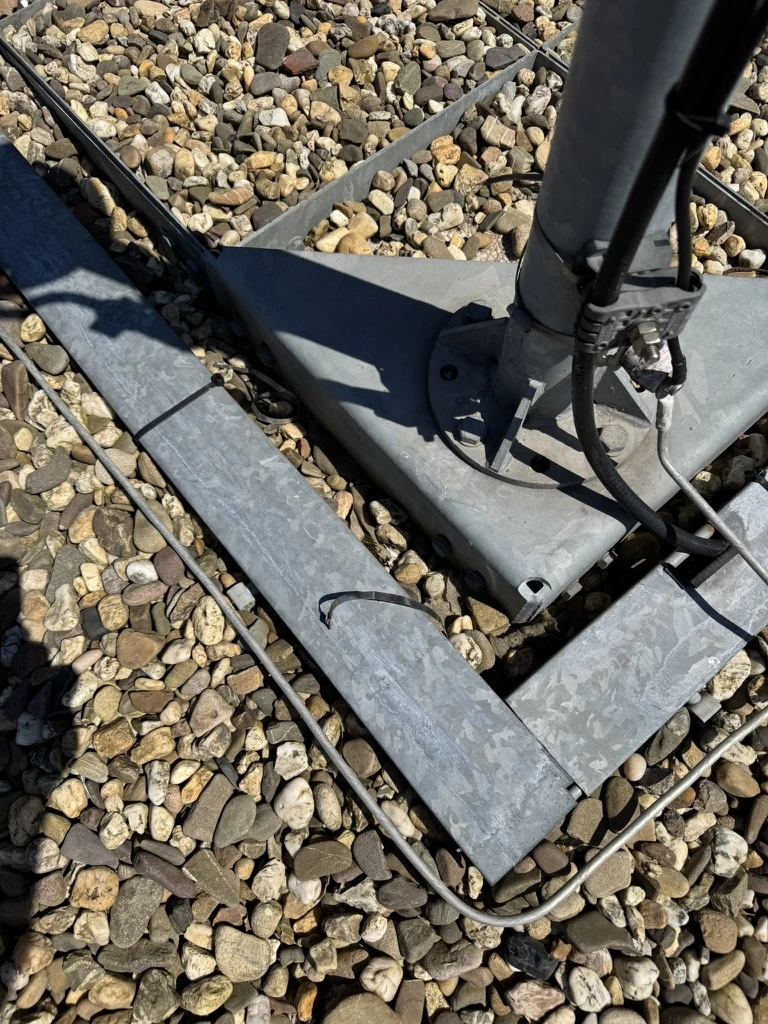

Mechanische voet, coaxbekabeling en montage op het dakplatform.

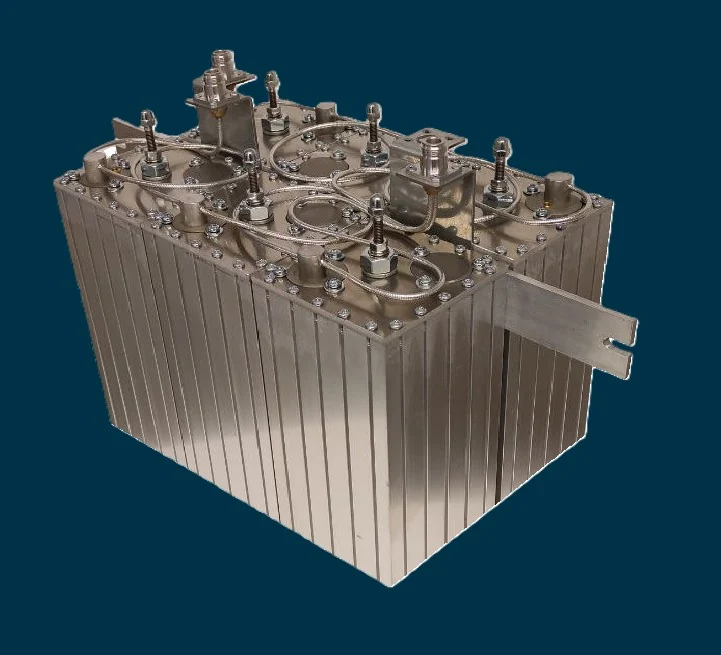

Het cavity-duplexfilter zorgt voor de noodzakelijke scheiding en selectiviteit van de ON0VHF D-STAR repeater.
ON4AIM en ON6UHF. Een korte pauze tijdens de technische werkzaamheden op de site.

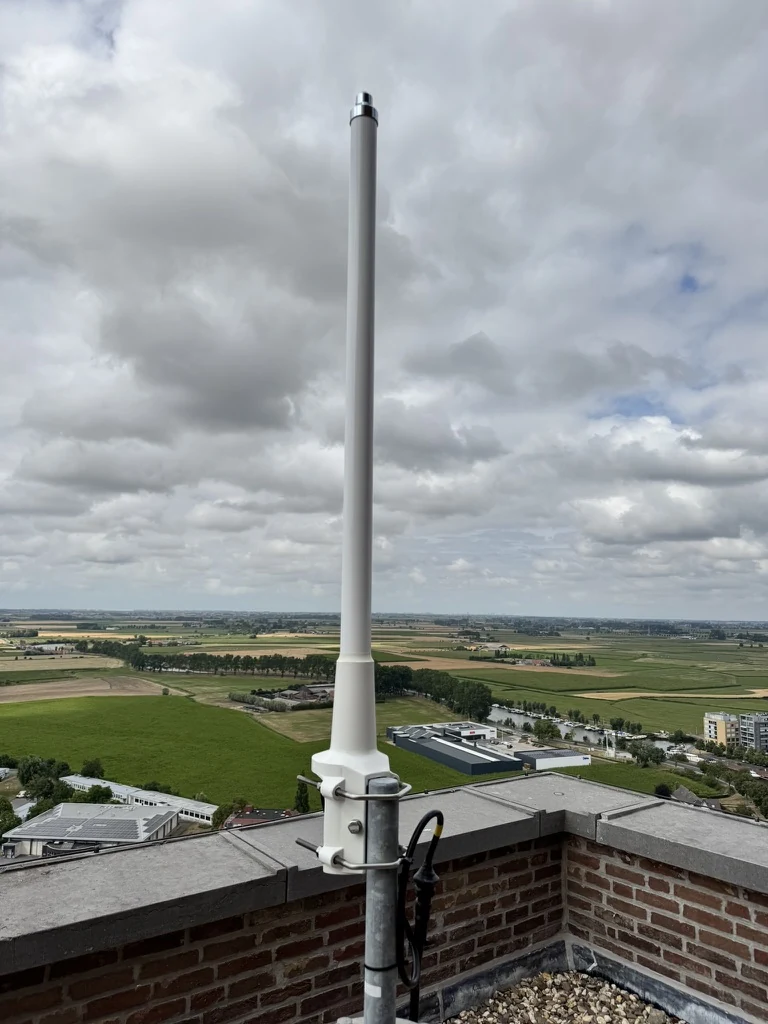

De verticale UHF-antenne voor de D-STAR repeater op 439.450 MHz.
De VHF-antenne voor de KSD clubfrequentie en SVX Gateway.

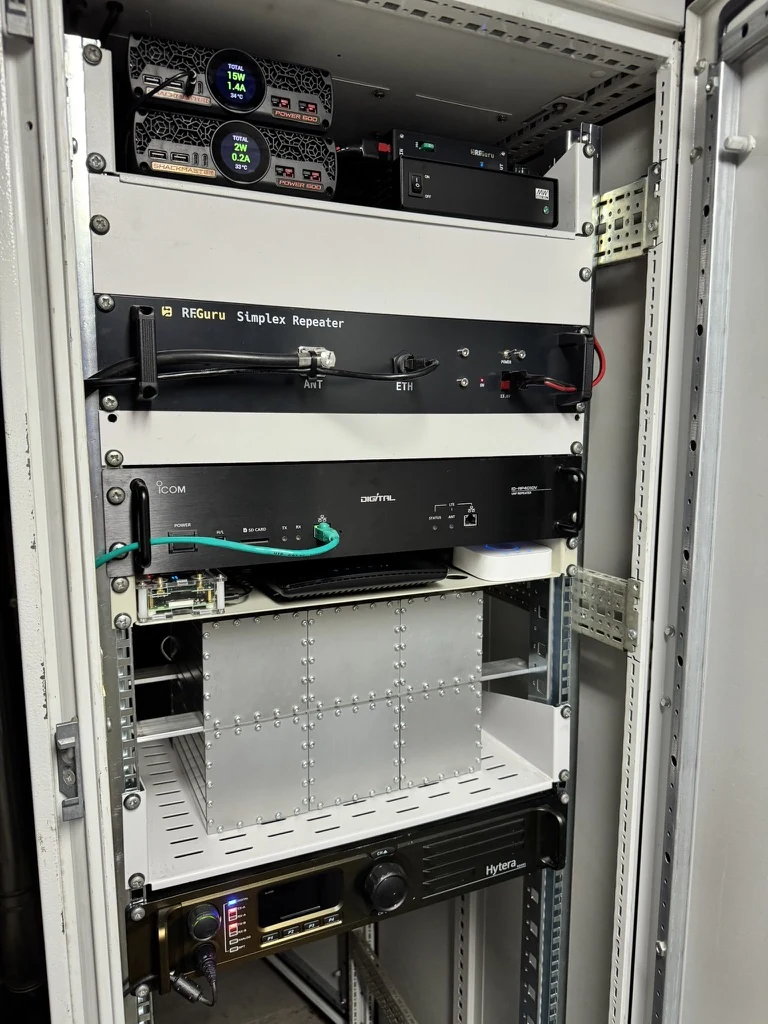

De complete kast met RF Guru simplex repeater, Icom D-STAR apparatuur, filtering en voeding.

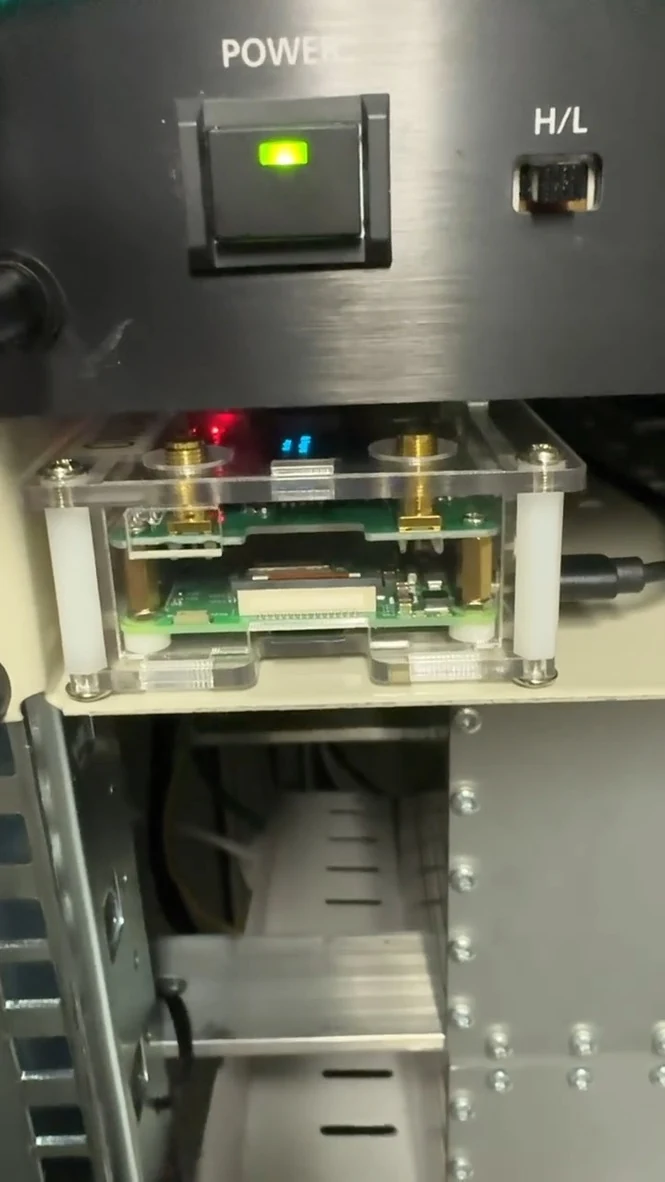

Detailopname van de digitale interface tijdens bedrijf.

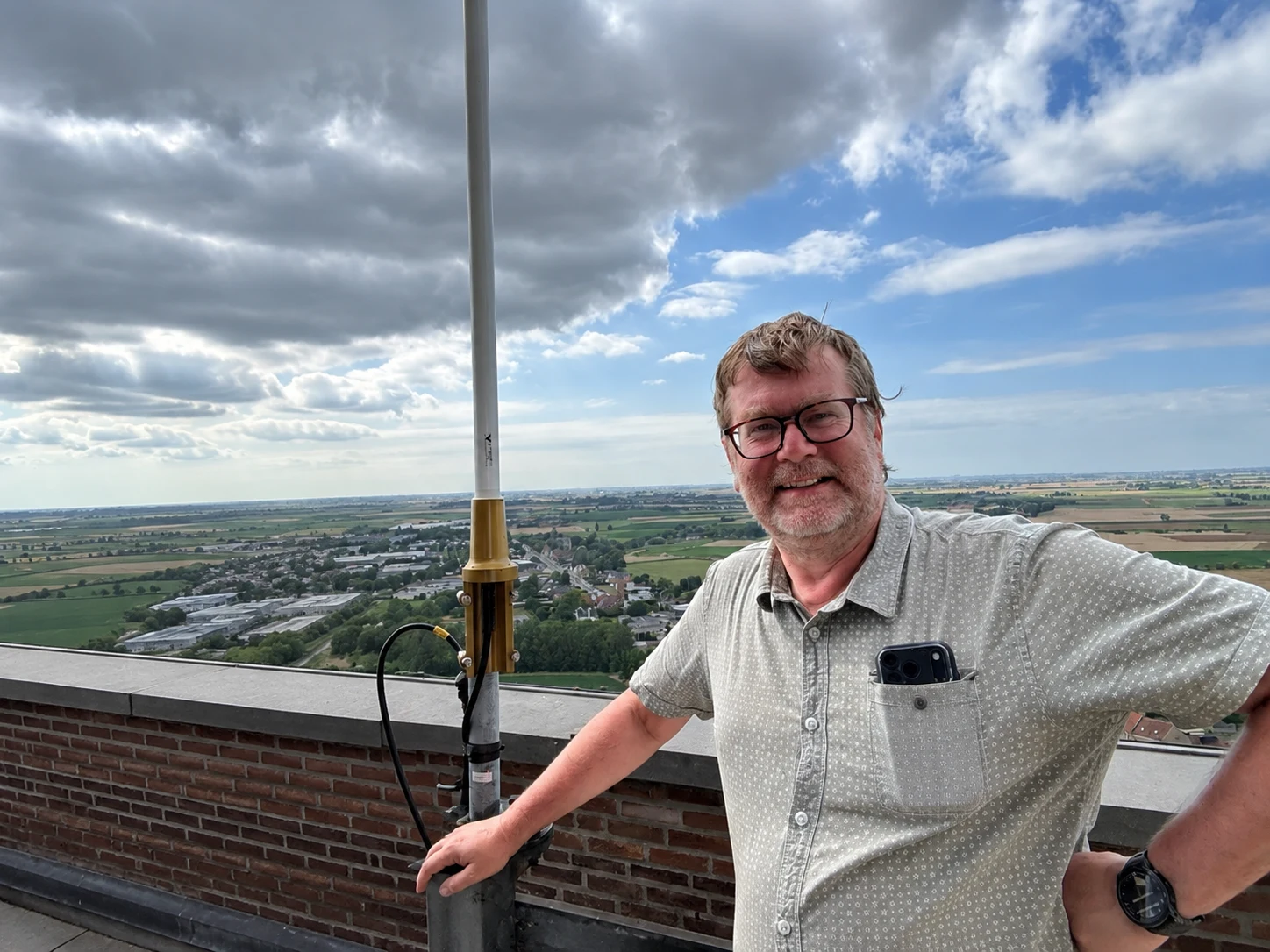

Kurt ON6BLE naast de 1/2 golf VHF-antenne voor de KSD-clubfrequentie en de SVX Gateway op de IJzertoren.
